変位計測方法
カメラの設定（撮影）
推奨設定：
| メニュー項目 | 詳細 | 説明 |
|---|---|---|
| 記録方式 | XAVC S 4K |
4K解像度（3840×2160）で記録できます |
| 記録設定 | 24P 100M Or 30P 100M |
3840×2160（24p）で撮影する |
| 露出モード | マニュアル露出 | 露出（シャッタースピードと絞り）を手動設定する。 |
| 露出モード | シャッタースピード優先 | シャッタースピードを手動設定する. |
| 手ブレ補正 | OFF |
三脚を利用するときは、［切］にする |
| フォーカスモード | マニュアルフォーカス |
ピント合わせを手動で行う |
絞り，ISO感度，シャッタースピード は静止画の設定を参考にしてください．
撮影手順
- カメラ・ライトを設置する（逆光を避けること）．
- カメラを設定し，ピントを合わす．
- データロガー，カメラの撮影を同時に起動する．
- 定規を被写体の横に付ける．（画像のキャリブレーション）
- 載荷を始まる
- 終了，測定データを保存する．（データロガー，カメラ）

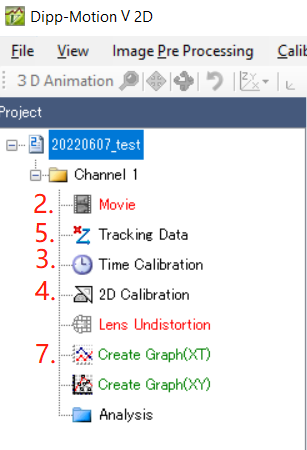

動画処理手順
- 動画の前処理（詳細は以下に示す）
- DICソフトを開く，動画を導入する．
- 時間のキャリブレーション（動画のフレームレートFPSを入れる）．
- 画素距離のキャリブレーション（定規の
0.5or1mm を指定する） - 追尾項目で被写体にマーカを設置する
- 自動追尾開始
- データを出力
- データ整理
動画の前処理

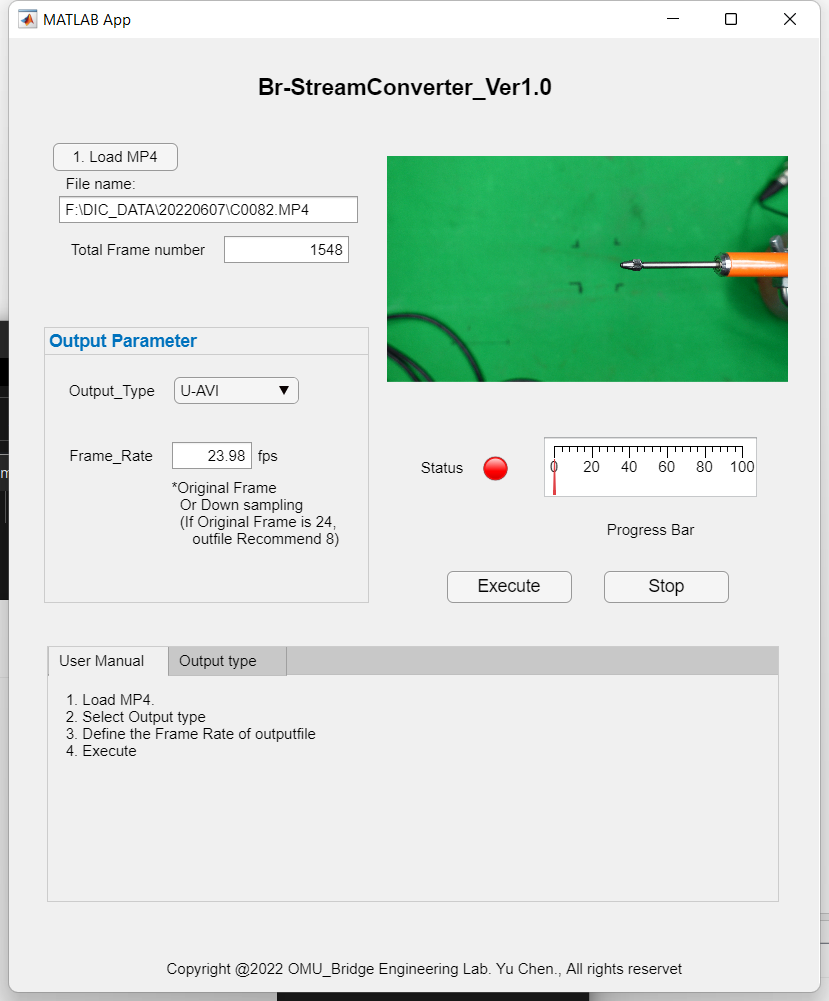

動画変換APPはGroupBが作ったものを使用するのは推奨する．→Downloads
アプリは現在四つの出力タイプを設置しています．それは：
- U-AVI: 非圧縮のAVIファイル（Uncompressed AVI）
- U-AVI+Grayscal: グレースケール処理非圧縮のAVIファイル（サイズはU-AVIより1/3になる）
- MJPEG: Motion JPEG AVI（圧縮されたAVIファイル）
- MJPEG+Grayscal: グレースケール処理Motion JPEG AVI（圧縮されたAVIファイル）
デフォルトは動画を撮影した時のフレームレートです．
コードの問題なので，Downsamplingする時，デフォルトのFPSから整除できるFPSを指定してください． 例えば，デフォルトFPSが24の場合，24/3=8にすると，8fpsになります．
ディテクト付けた変換ソフトについて
DIC付けている変換ソフトは Downsampling, FPSの指定，圧縮，グレースケールなどの機能はないため，そのまま非圧縮AVIに変換すると莫大な容量を使用する．
時間キャリブレーション

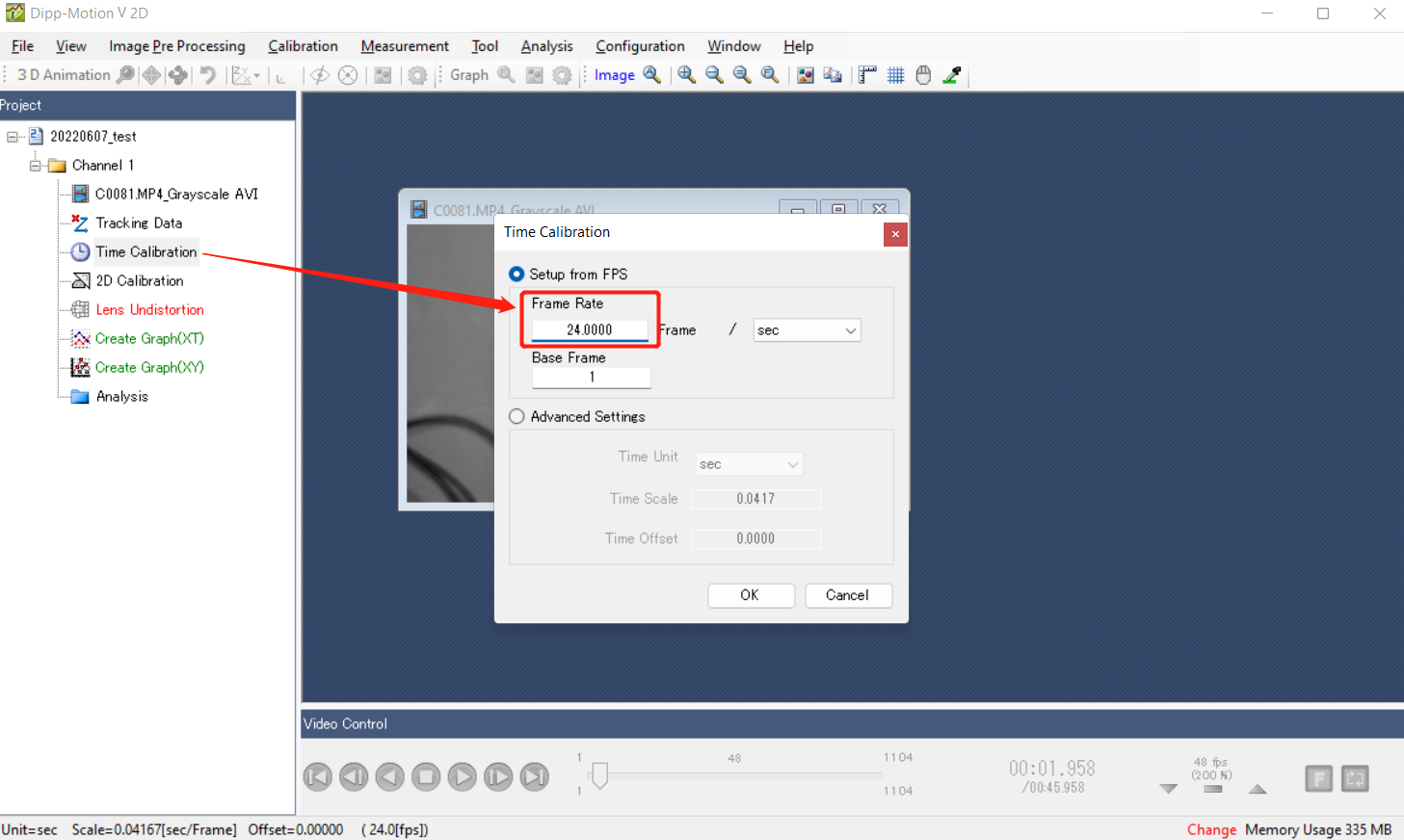

時間キャリブレーションを開いて，動画のフレームレートを入れる．
距離2Dキャリブレーション

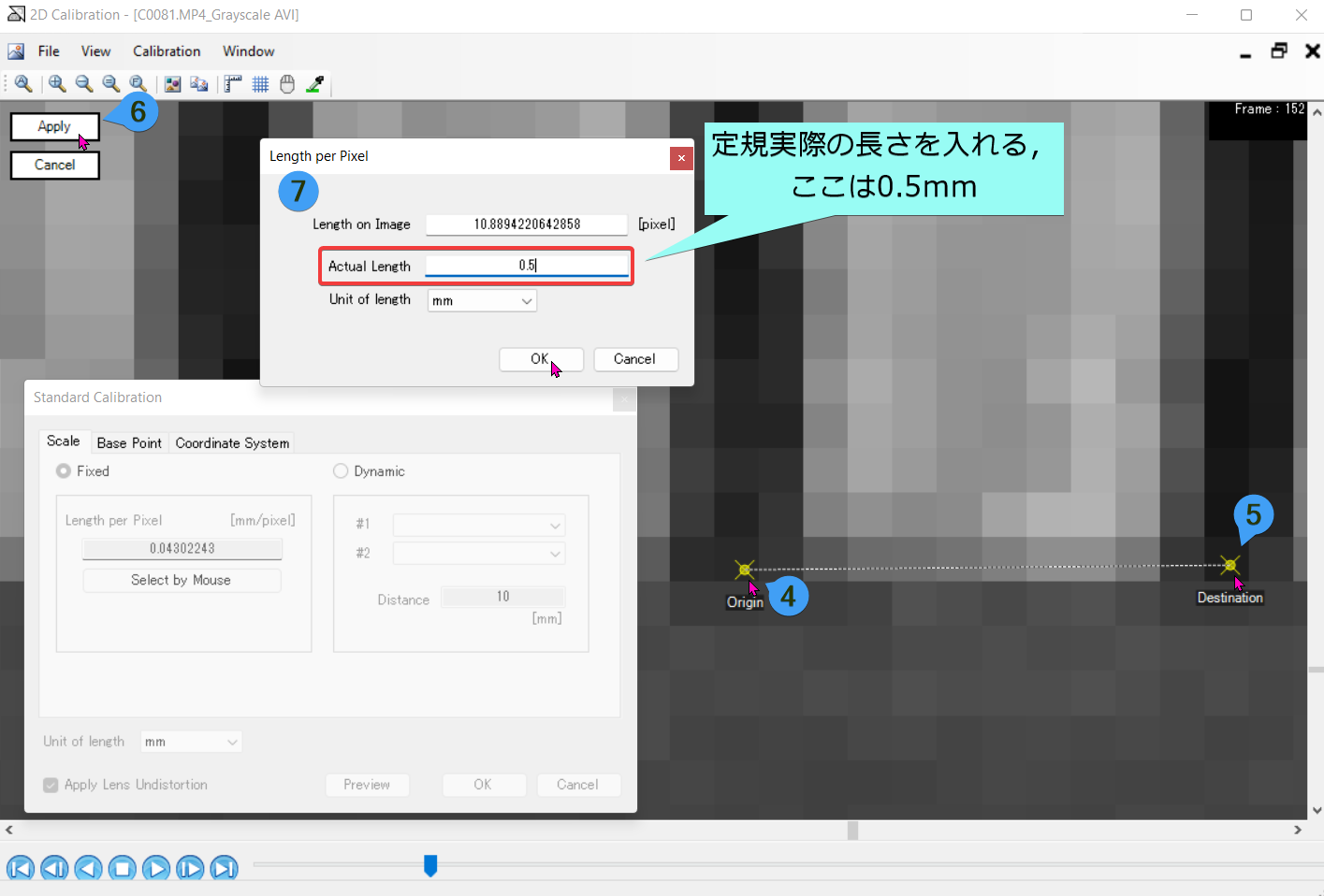

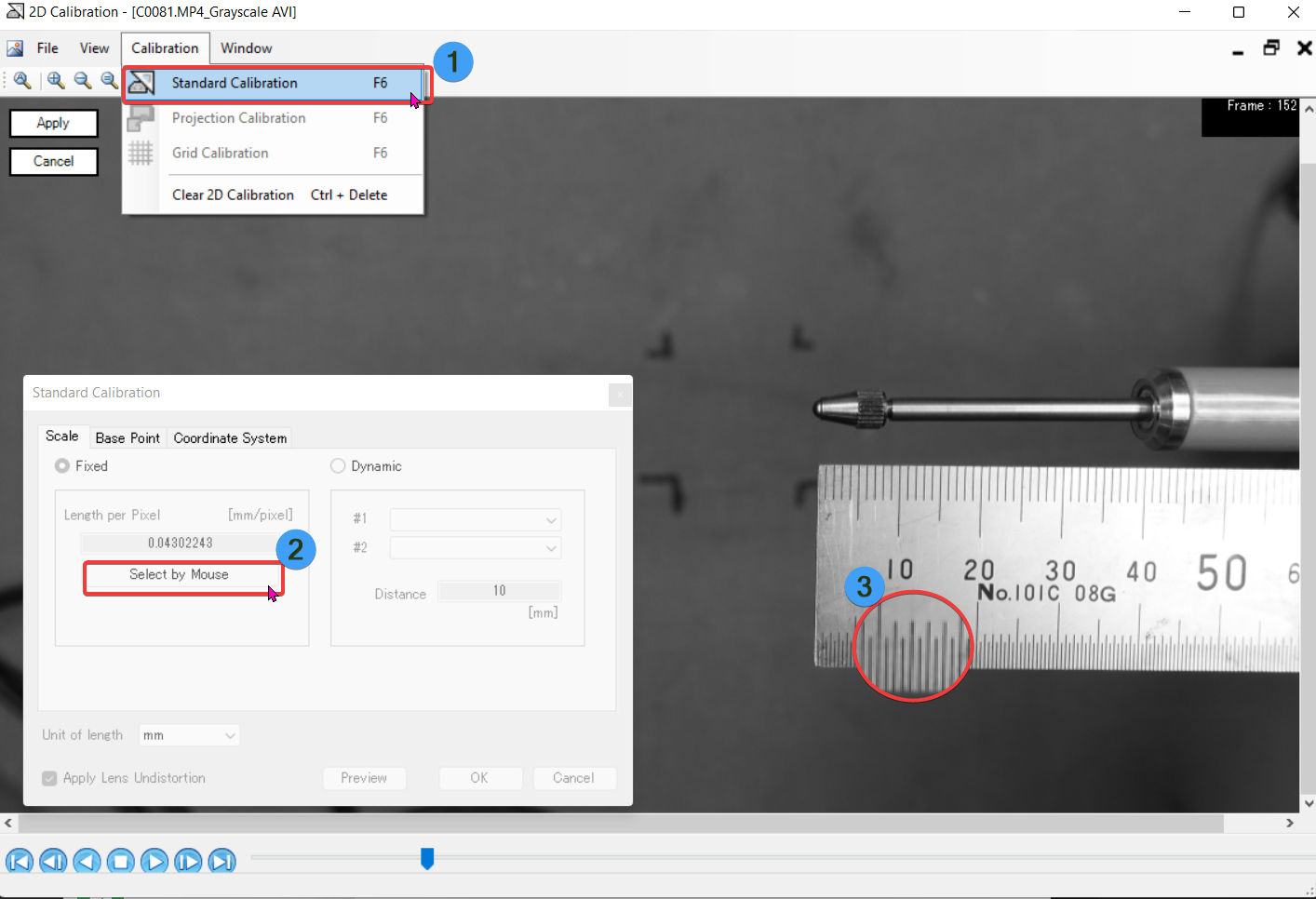

ピクセルの実際の距離を測定するために，2Dキャリブレーションを行う．
- 標準的な2Dキャリブレーションを行う．F6キーを押す．
- 距離はマオスで指定する．
- 定規の距離を指定する．
- 実際の距離を入れる．ピクセル距離は自動で換算してくれる．
- 確定し，画面と閉じてデータを適用され，キャリブレーションを終了する．
距離を指定する
マーカ

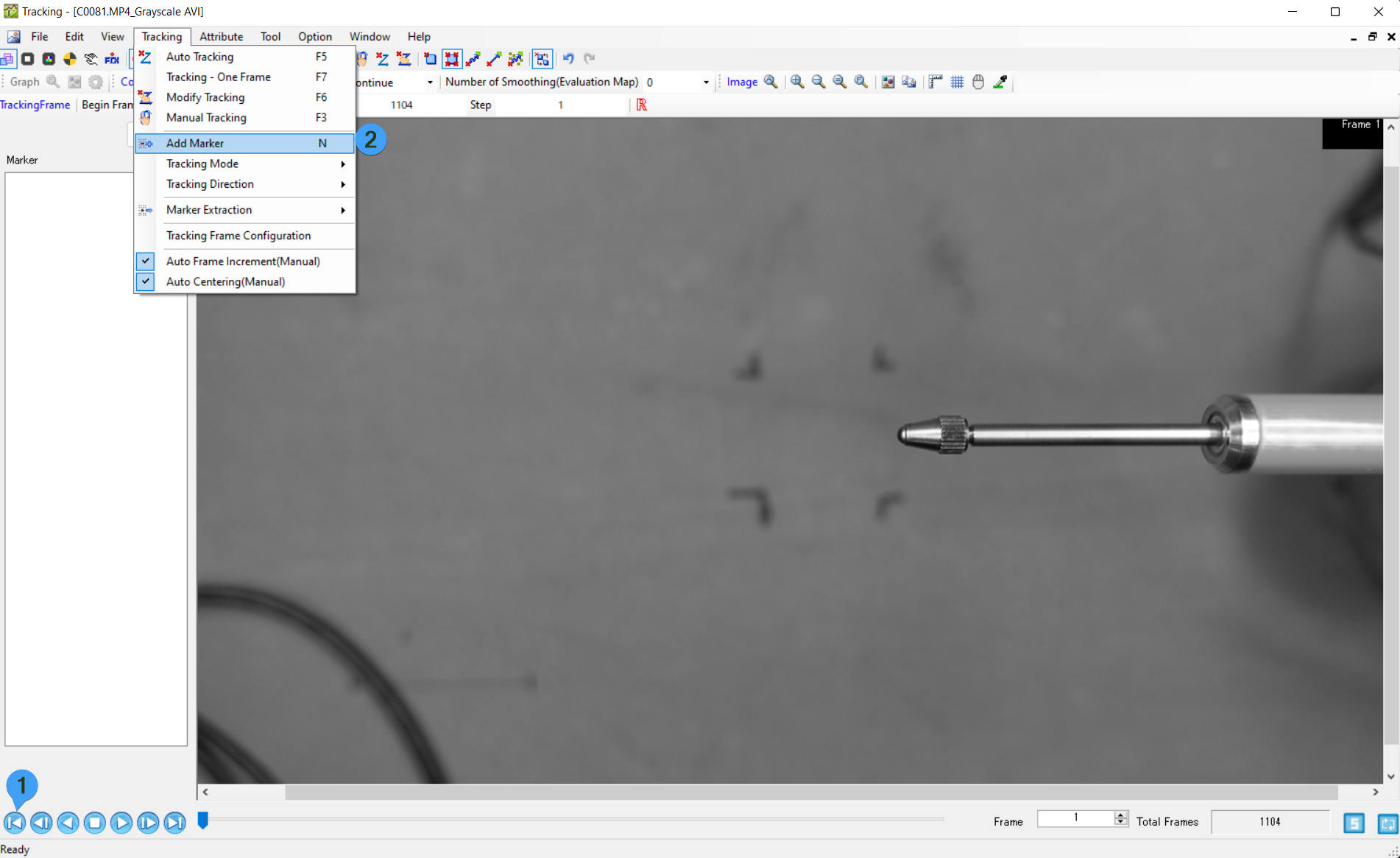

- 変位計測点にマーカを設置する（追尾モードは相関追尾に設定）．
- 相関のテンプレート範囲及び探索範囲を指定する．
- 自動追尾を開始する．

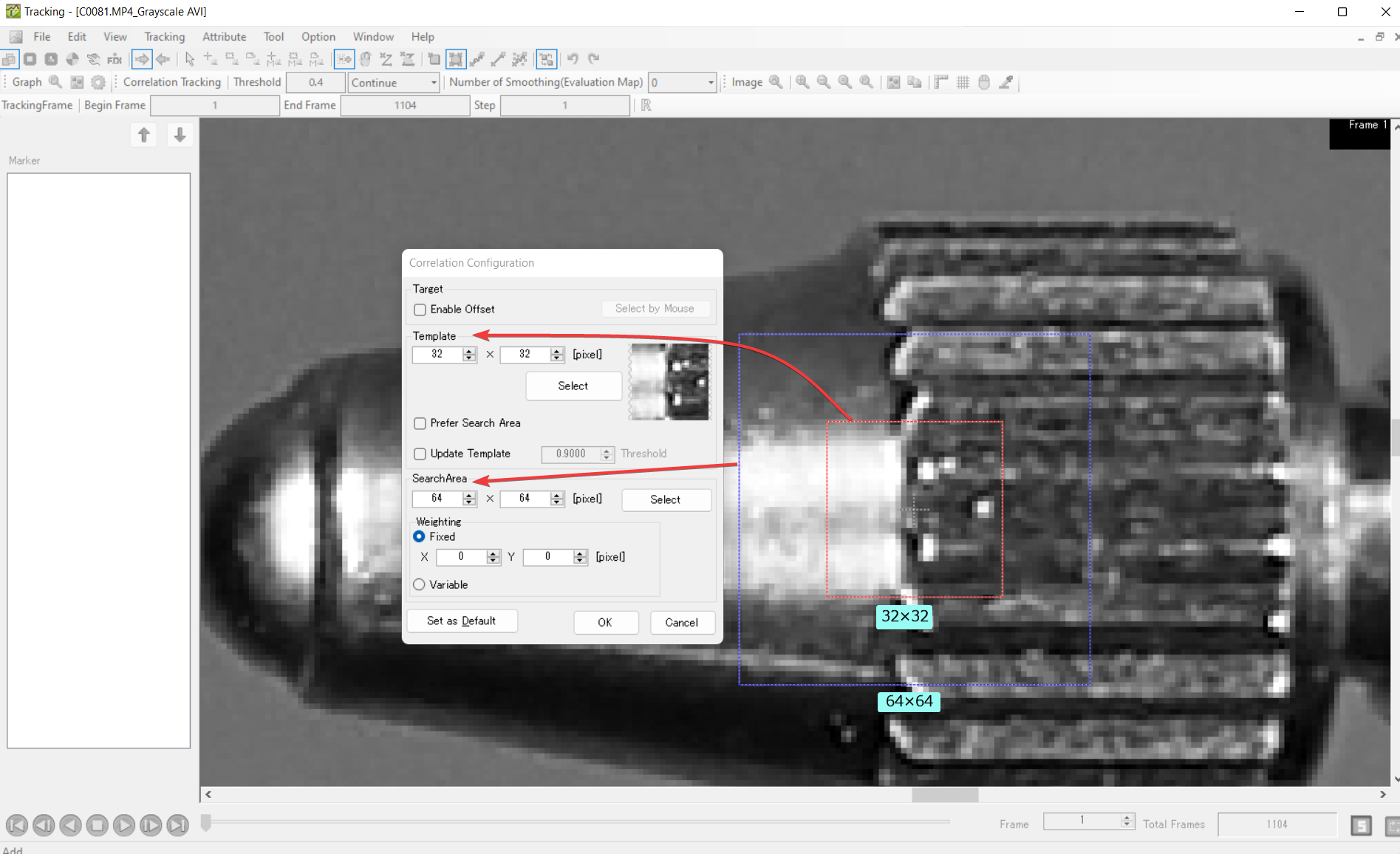

テンプレート範囲及び探索範囲の設定． 相関計算のメカニズムは,相関計算原理まで参考してください．
自動追尾

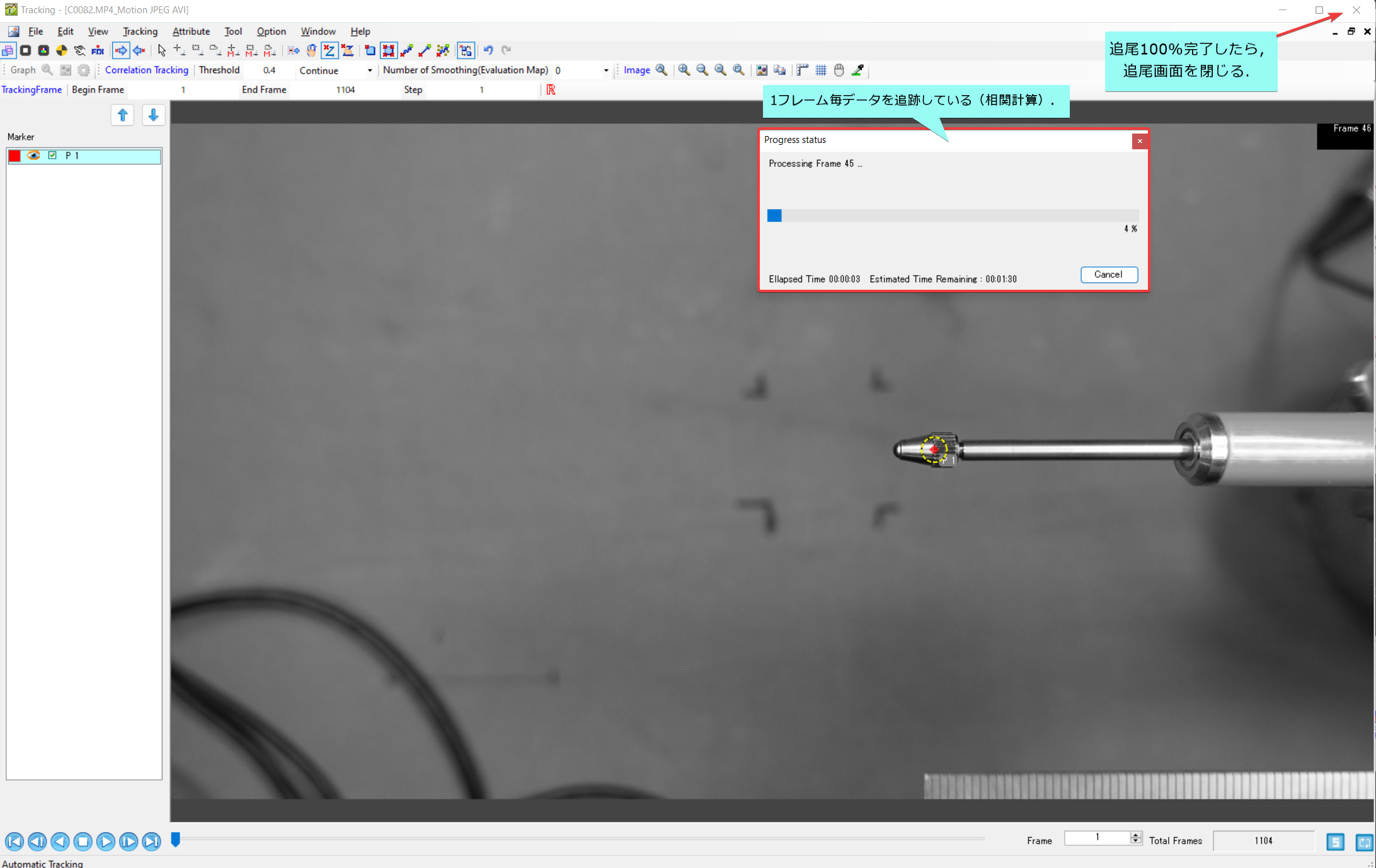

DICは１フレームごとに追尾を行う．追尾が100%になったら，追尾を終了し，画面を閉じる．
データの出力

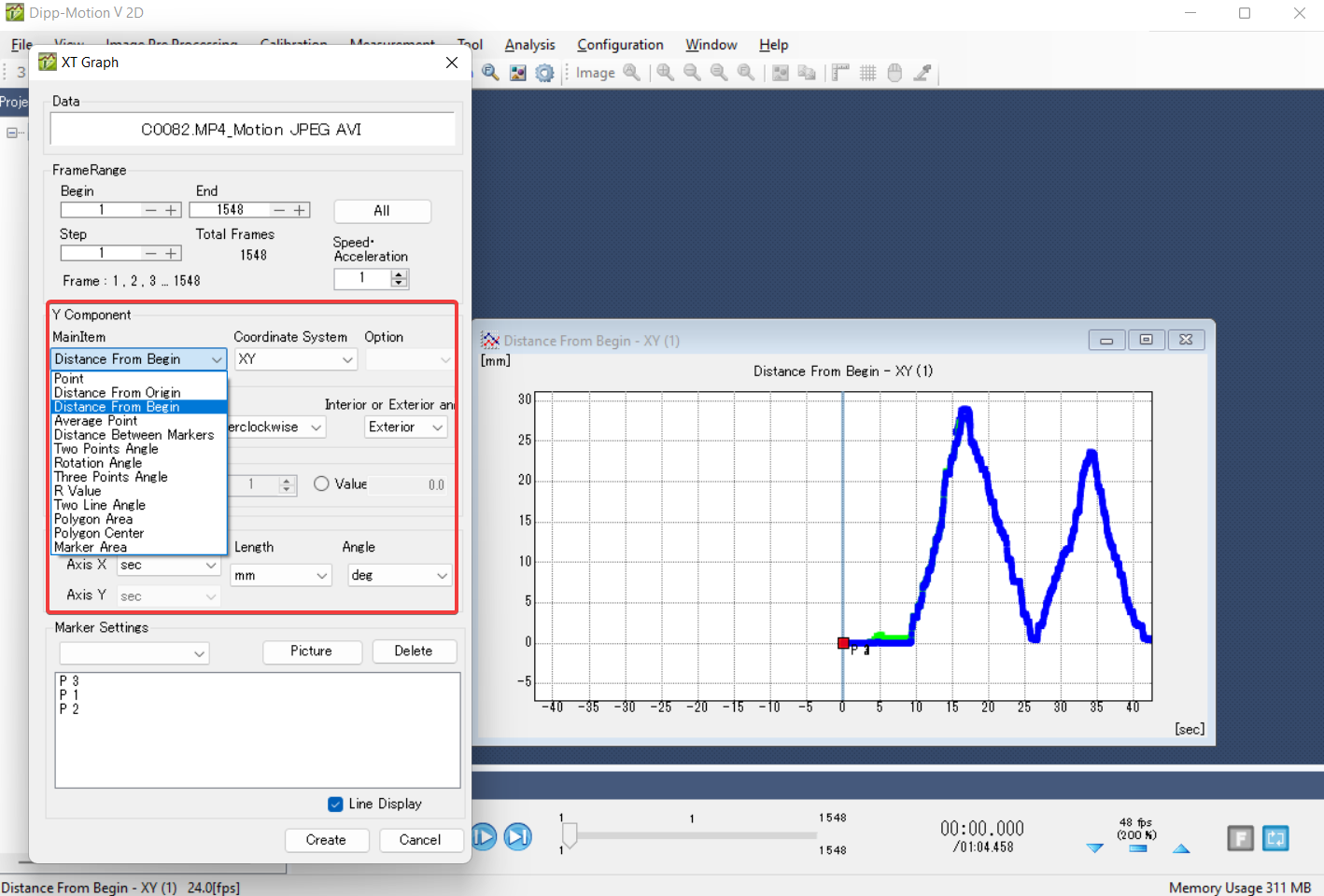

今回は一個の点の絶対移動量を取得したいため， XY座標系における最初からの距離を選択した．
妥当性

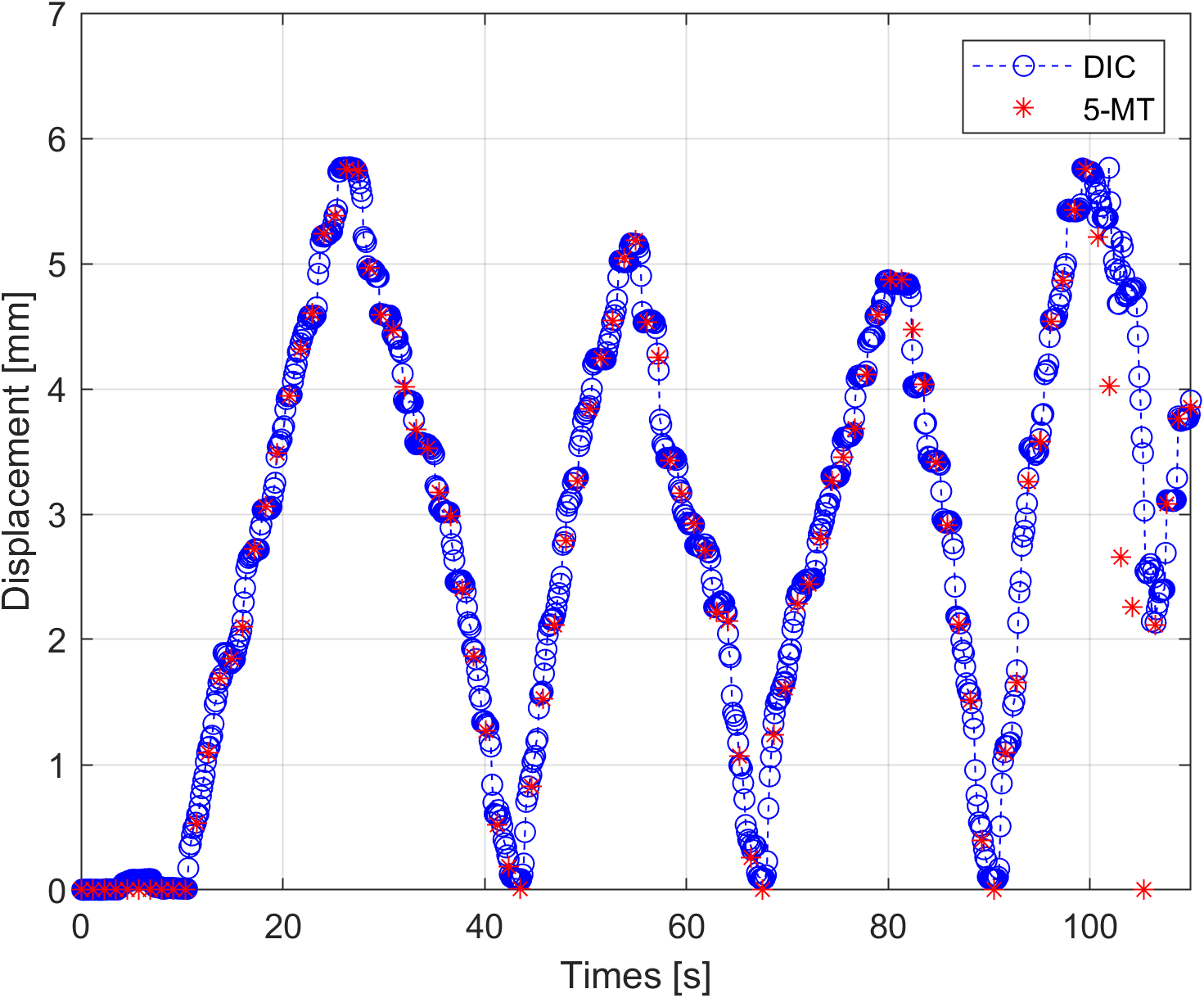

- 星型 * は変位計5-MTのデータロガーから出力した時系列データ．
- 〇の点線はDICから出力したデータ．
ほとんどのデータロガー出力値はDICの点線に載せているため，DICの計測データは妥当であることを確認できた．
注意事項
- テンプレート範囲は一回だけで上手く設定できない可能性があるので，特徴のある範囲を参考しながらテンプレート及び探索範囲の設定は試行錯誤する必要の場合がある．
- データロガーの出力は地域の電源周波数の関係で，絶対に1秒間に出力できるわけではない．ちゃんとデータロガーで時間を \(㎲\) 以下の単位で出力してください．（関西は60Hz[1]）
- カメラと被写体の距離が近すぎると，被写体が移動したら，被写体とカメラの距離及び角度が変わる．よって，特徴量も変わる可能性があり，追尾が失敗する可能性もある．
