初期たわみ導入法

①

初期たわみを導入したい解析モデルを作成し，データチェックを行い，inpファイルを出力

②

inpファイルをコピーして，新しいinpファイルを作成

③

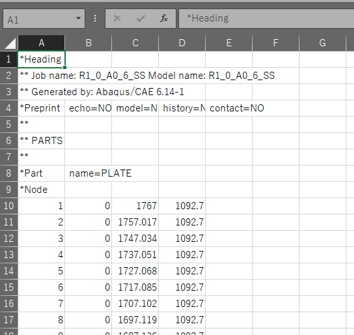

新しいinpファイルを開いて，名前を付けて保存で，拡張子csvに変更

④

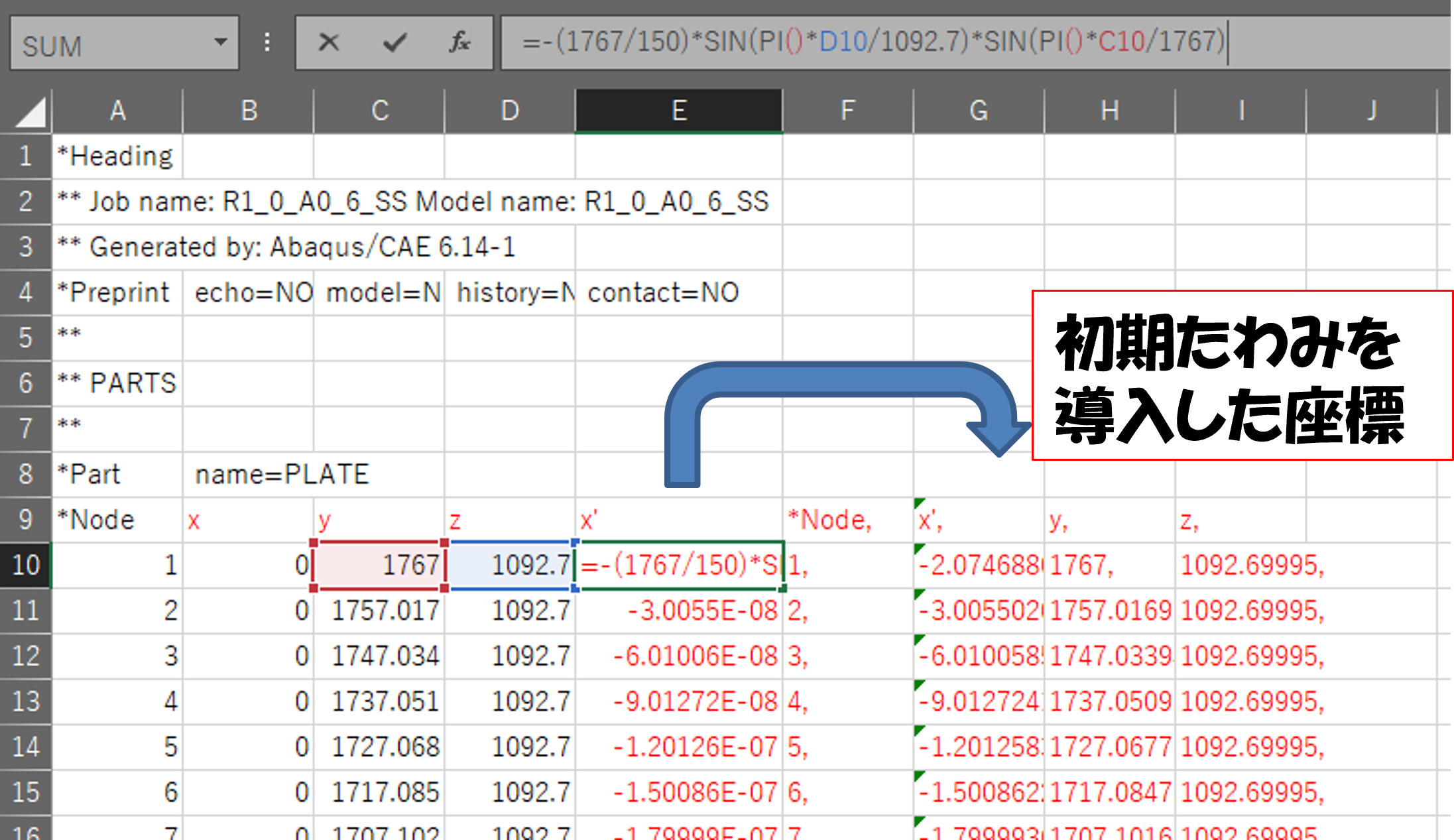

Excelで初期たわみを導入． 道路橋示方書では以下の式としている

\[ w=\frac{b}{150}\rm{sin}\left(\frac{\pi x}{a}\right)\rm{sin}\left(\frac{\pi y}{b}\right) \]

⑤

csvファイルを，Excelブック形式で保存(数式が残るので)

⑥

④で初期たわみ導入した座標をinpファイルにコピー

⑦

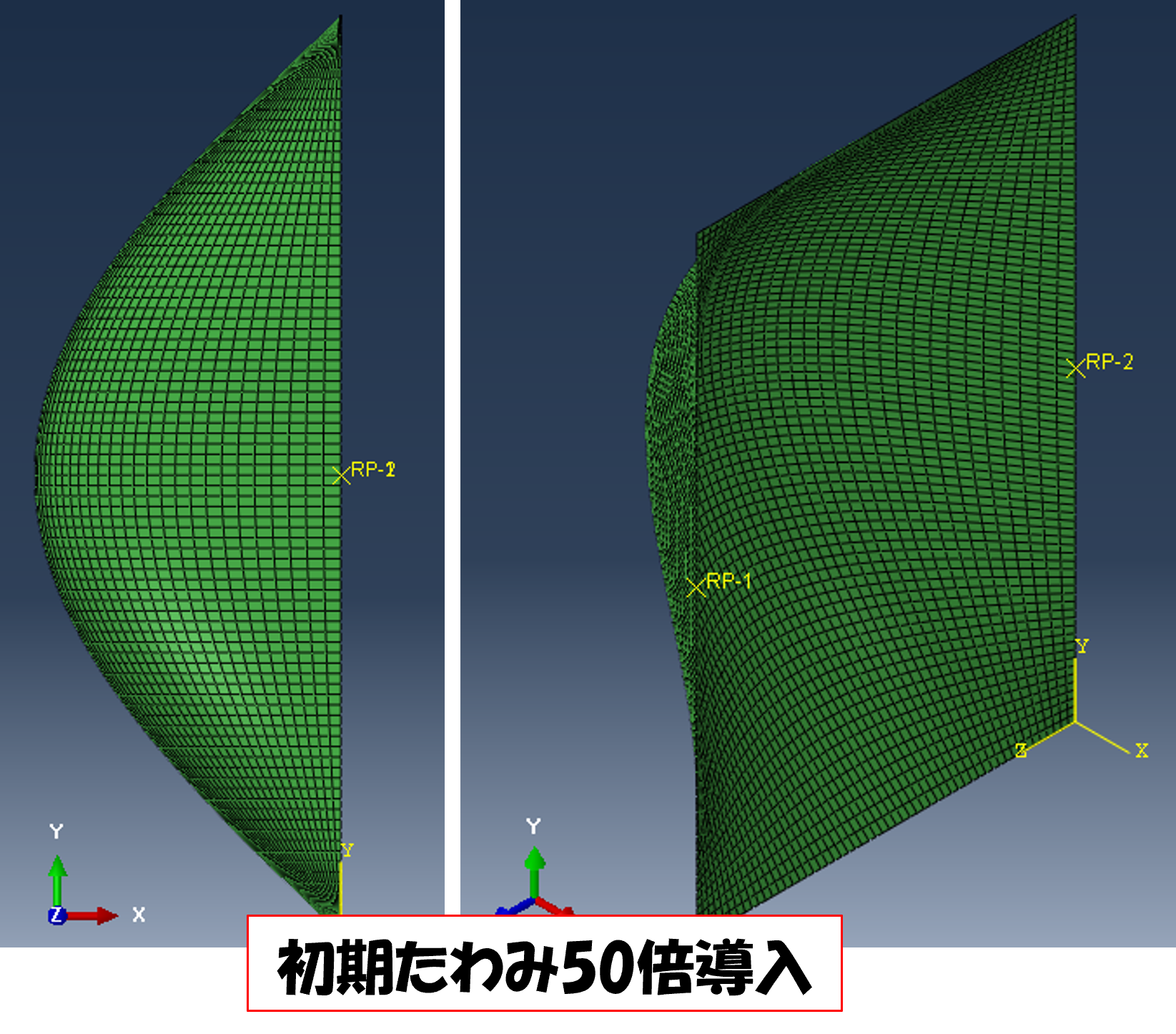

cae上でファイル-インポート→モデル→inpファイル選択
