固有値解析
解析モデルの固有値・角振動数・固有振動数・刺激係数・有効質量を確認することができる．
固有値計算原理
通常，静的解析の運動方程式は，
\[ [k]\{x\}=\{F\} \]
動的解析の運動方程式は， \[ [M]\{\ddot{x}\}+[C]\{\dot{x}\}+[K]\{x\}=\{F\} \]
と表すことができ，左から，慣性孔，減衰項，剛性項，外力項と呼ぶ．
固有値解析では，外力項と減衰項を０と考え自由振動状態を想定する．
\[ \left([K]-\omega^2[M]\right)\{\phi\}=0 \]
そうすると，固有振動数は，
\[ f=\frac{\omega}{2\pi} \]
と表すことができる．
解析手法

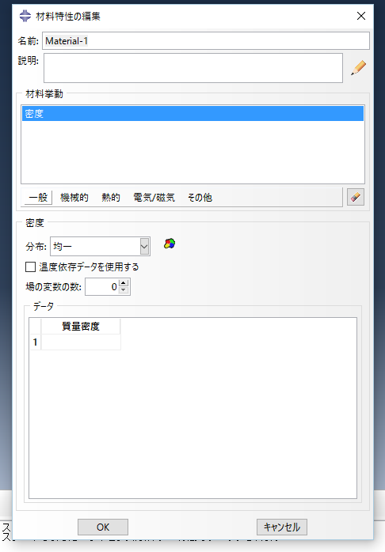

step1:材料特性⇒密度を入力
※ただし，単位は自分で決定する．例）質量㎏・長さm・力N，質量ton・長さmm・力N 等

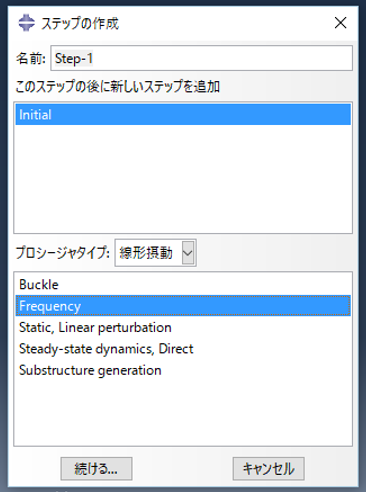

ステップ⇒線形摂動⇒Freqency

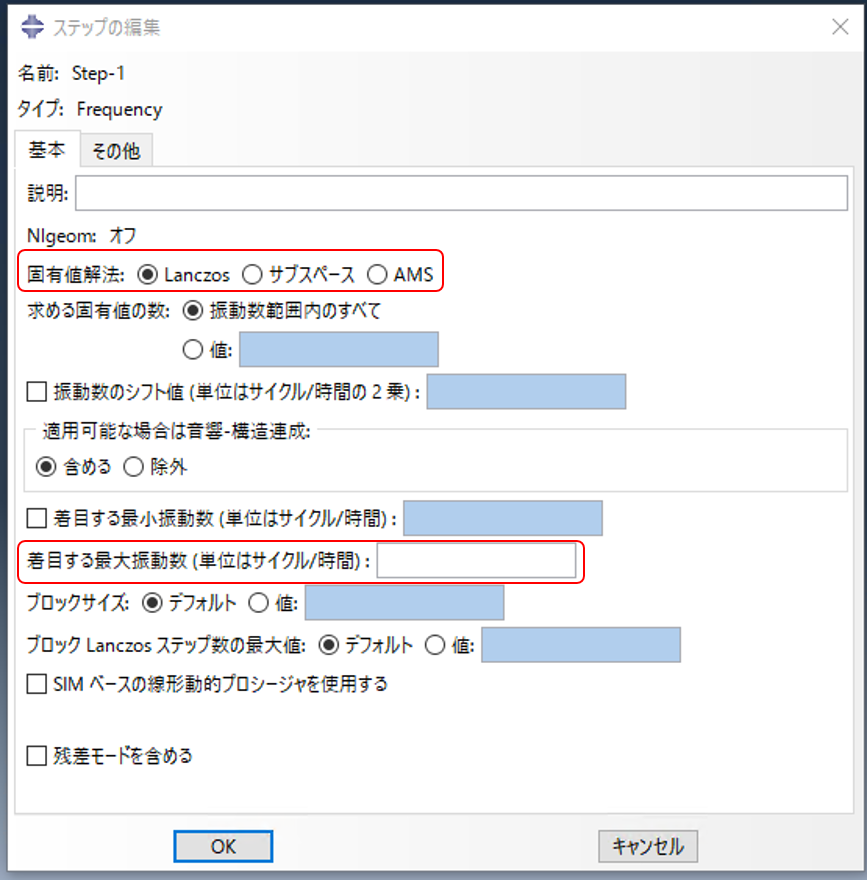

ステップノ編集⇒
・固有値解法⇒Lanczos
・着目する最大振動数⇒自分が見たい最大の振動数
※Lanczosは最も一般的な解法で，計算速度がAMSより遅いが，刺激係数野モーダル有効質量を計算してくれる．
結果の見方

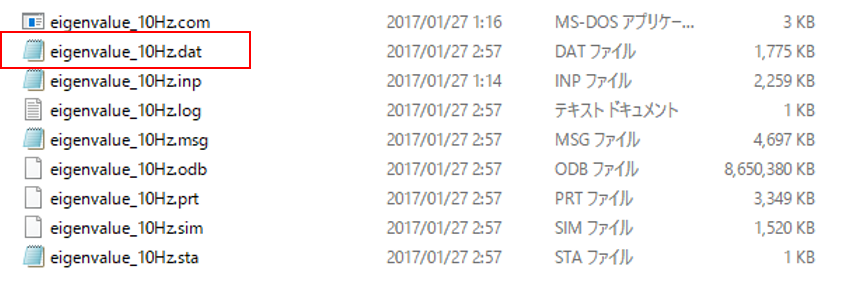

Datファイルを確認するか，abaqusないで確認することができる．

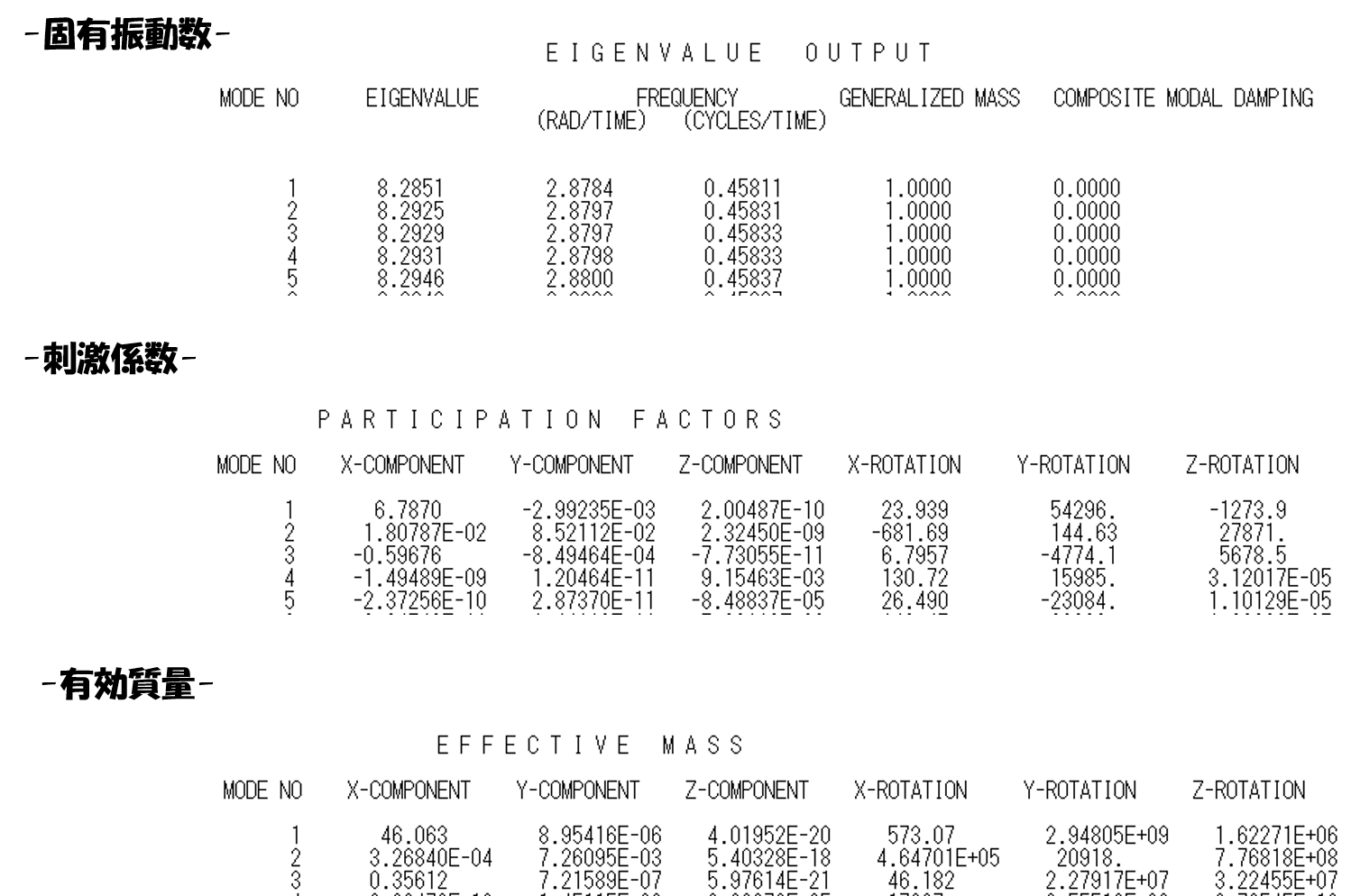

＜Datファイル＞

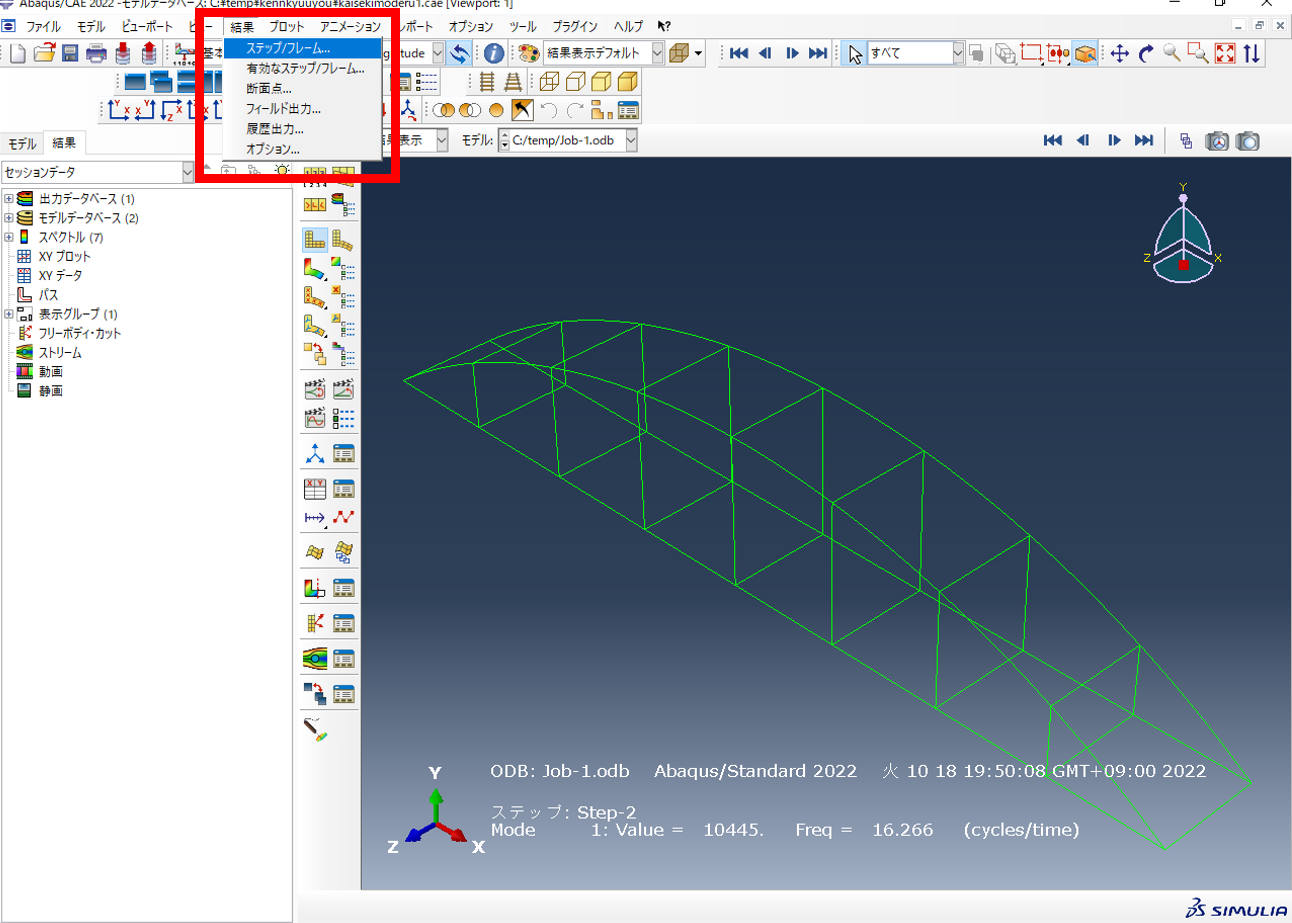

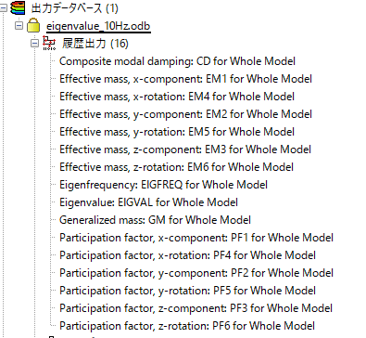

＜abaqus内＞

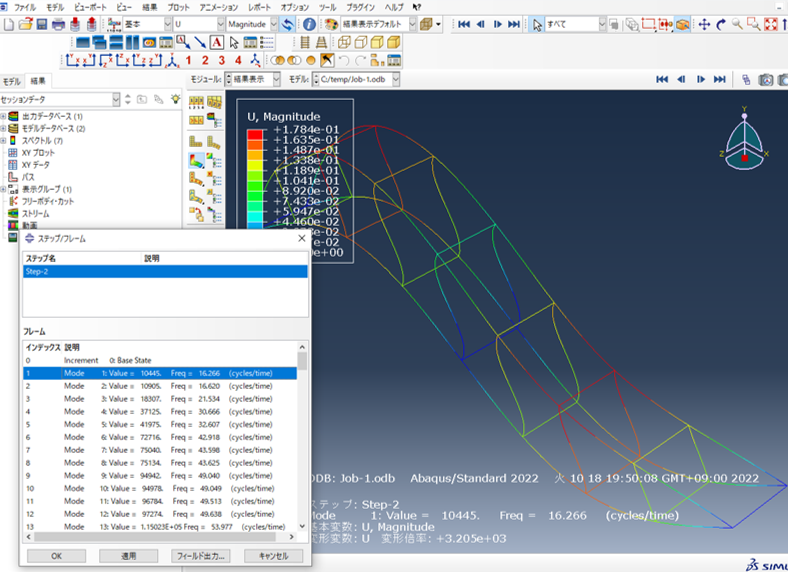

また，abaqus内では，固有振動数とともにモード形状を見ることができる．
